Santwell - BSQ01 Transmisor de peso de capacidad de carga fuerte impermeable para varios sensores de deformación Escala superior

Entre Ningbo Santwell Import & Export Co., las categorías de productos de LTD, el transmisor de peso de la capacidad de carga fuerte de BSQ01 para varios sensores de tensión es especialmente favorecido por los clientes. Los talentos y la tecnología son factores de soporte indispensables para el transmisor de peso de capacidad de carga fuerte de BSQ01 impermeable para que varios sensores de deformación se elogien ampliamente. El diseño es el aspecto más llamativo de Santwell. Su diseño proviene de nuestros diseñadores que son sensibles a la moda y conocen muy bien las necesidades comerciales del mercado. Además, las celdas de carga, los transductores de fuerza subminiatura, las celdas de carga en miniatura, las celdas de carga inteligentes hechas de materias primas bien seleccionadas.

Descripción de los productos

Características:

Carcasa de plástico, duradera y rentable
Tanto la carcasa como el conector de alambre son impermeables y tienen un buen sellado
Buena estabilidad de temperatura y rendimiento anti-interferencia
La fuente de alimentación tiene protección de conexión inversa, protección contra sobretensiones y funciones de protección contra sobrecorriente
Fuerte capacidad de carga, mejor usar con caja de cable
Tamaño pequeño, peso ligero e instalación fácil
Adecuado para varios sensores de deformación, como pesaje, presión de tracción, par, tensión, etc.

Parámetro técnico
Señal de entrada	MV	Poder de trabajo	12VDC~24VDC
Voltaje del sensor	5VDC	Señal de salida	4 ~ 20MA 、 0 ~ 5V 、 0 ~ 10V Ajuste de inmersión
Temp.	-20 ~ 60 ℃	Exactitud	± 0.3%F.S
Humedad de trabajo	<90%RH	Impermeable	IP65
Método de instalación	Solución de la carcasa	Capacidad de carga	Max Conecte con 4pcs 350 Ω

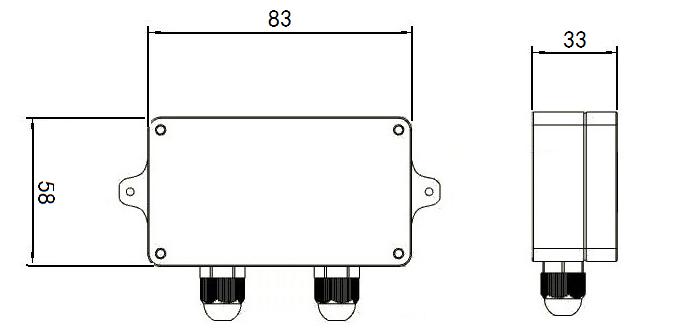

Dimensiones: (mm)

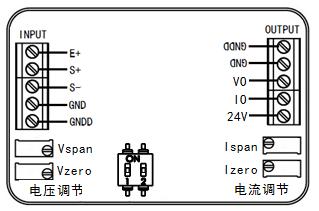

Definición de cableado

Interruptor de inmersión:

Cuando el interruptor DIP se establece en 1,2, emitirá 0-5V y 4-20 mA

Cuando se enciende el interruptor DIP 1, genera 0-10V y 4-20 mA.

Código de definición de cableado y descripción
INPUT	E+	S+	S-	GND	GNDD
Entrada del sensor	Potencia del sensor Positivo	Señal del sensor   Positivo	Señal de sensor Negativo	Potencia del sensor   Positivo	Blindaje
OUTPUT	24V	IO	VO	GND	GNDD
Salida del transmisor	Potencia del transmisor positivo	Salida de señal de corriente	Salida de señal de voltaje	Potencia del transmisor Negativo （ 0v ）	Blindaje

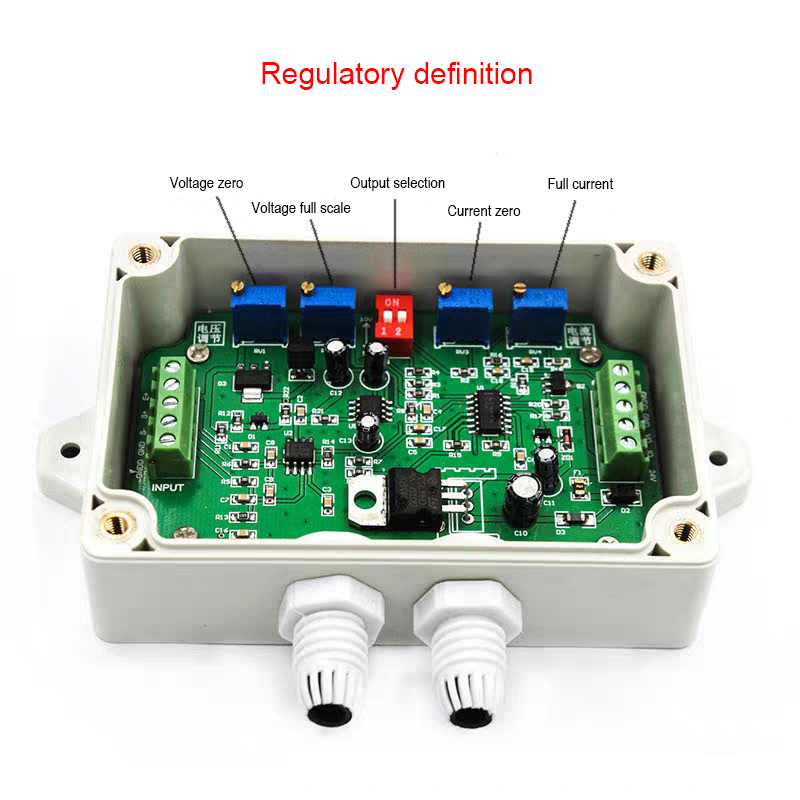

Vzero			Vspan	IZero	Vspan
Ajuste de punto cero de voltaje			Ajuste de grado completo de voltaje	Ajuste actual de punto cero	Ajuste de grado completo actual

Acerca de la depuración ：

1. Ajuste cero Primero haga el sistema en el estado sin carga. Cuando la señal de entrada es actual, ajuste la marca "IZero" potenciómetro para ajustar la desviación del punto cero. Cuando la salida sea una señal de voltaje, ajuste el potenciómetro marcado “ vzero ” Para ajustar la desviación del punto cero. Ajuste el valor de indicación al valor de indicación de punto cero (corriente o voltaje); 2. Ajuste de Gain Cargue el sistema con un cierto valor de peso (el rango recomendado es 60% ~ 100%), calcule el valor de salida de acuerdo con la relación proporcional entre el peso cargado y el valor de pesaje máximo, y ajuste la marca como "Ispan" (potenciómetro de escala completa actual) o "VSPAN ” (potenciómetro de ajuste a gran escala de voltaje) para ajustar el valor de la pantalla a la relación de carga. 3. Revisión Haga el sistema en el estado sin carga y mida la salida cero; Cargue un cierto valor de peso y mida si la salida cumple con el aumento esperado. Si no, repita los pasos 2 y 3 para ajustar nuevamente.

Nota ：

Después de completar el ajuste, el extremo de ajuste del potenciómetro debe fijarse con sellador o esmalte de uñas para evitar que la vibración y otros factores cambien el valor de resistencia del potenciómetro.

Precauciones para usar ：

La entrada del sensor y el cableado de salida del transmisor deben ser correctos para evitar daños al sensor o transmisor debido a la polaridad inversa. Prohibir la operación en vivo al cablear Trate de no instalar el transmisor en lugares con alta humedad y vibración.
